Geoprobe Systems® per le indagini del sottosuolo

Tecnologie Direct Push per il campionamento di terreni, acque di falda e gas interstiziali e per la realizzazione di sistemi di monitoraggio del sottosuolo.

Campionamento di terreno

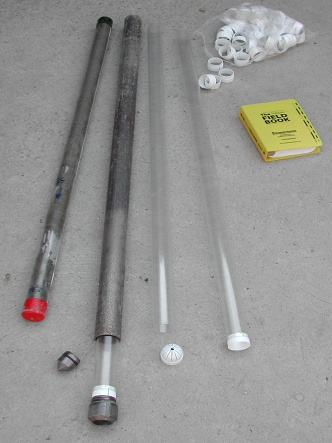

Il campionamento dei terreni può essere effettuato impiegando carotieri di una lunghezza di 1,20 metri, disponibili in due diversi diametri: “Macro Core” con fustelle da 40 mm e “DT32” con fustelle da 50 mm. L'infissione del carotiere avviene attraverso un martello idraulico a percussione, riducendo al minimo i fenomeni di surriscaldamento del terreno prelevato e consentendo il carotaggio in totale assenza di fluidi di perforazione.

Il recupero della carota è generalmente superiore al 95%.

I rischi di contaminazione della carota prelevata sono completamente eliminati, poiché tutti i tipi di carotieri sono dotati di fustelle in PVC mono-uso. In questo modo, si evita l'uso di idropulitrici per la decontaminazione del carotiere, riducendo il necessario smaltimento dell'acqua di lavaggio.

È inoltre possibile realizzare sondaggi inclinati per indagare eventuali contaminazioni legate a serbatoi interrati, condotte o cumuli di materiale. Tutto il materiale utilizzato (attrezzature e materiali di consumo come le fustelle) è originale Geoprobe®.

Campionamento di acque di falda

Questo sistema permette di ottenere campioni puntuali di acqua di falda, senza perturbare le dinamiche dell'acquifero, grazie all'utilizzo di pompe a basso flusso.

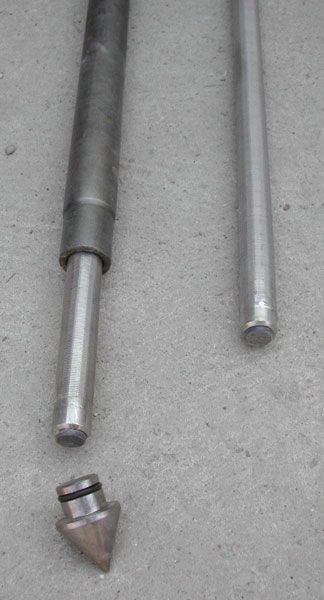

Il campionamento delle acque di falda, viene effettuato mediante l’infissione nel terreno di un campionatore contente un filtro in acciaio al suo interno, raggiunta la profondità desiderata, attraverso un’apposita batteria di aste interne, si sblocca la punta a perdere che chiude inferiormente il campionatore stesso.

A questo punto, ritraendo la batteria di aste, si permette la fuoriuscita del filtro e la contemporanea entrata dell’acqua, che può essere emunta utilizzando una piccola valvola di fondo ed una pompa peristaltica.

Campionamento dei gas interstiziali

(Soil Gas Survey)

Questo metodo di indagine, realizzato con strumentazione , permette di effettuare in maniera veloce prelievi di gas interstiziali, consentendo una caratterizzazione iniziale della zona insatura, laddove vi sia la presenza di contaminanti che rilasciano una fase gassosa.

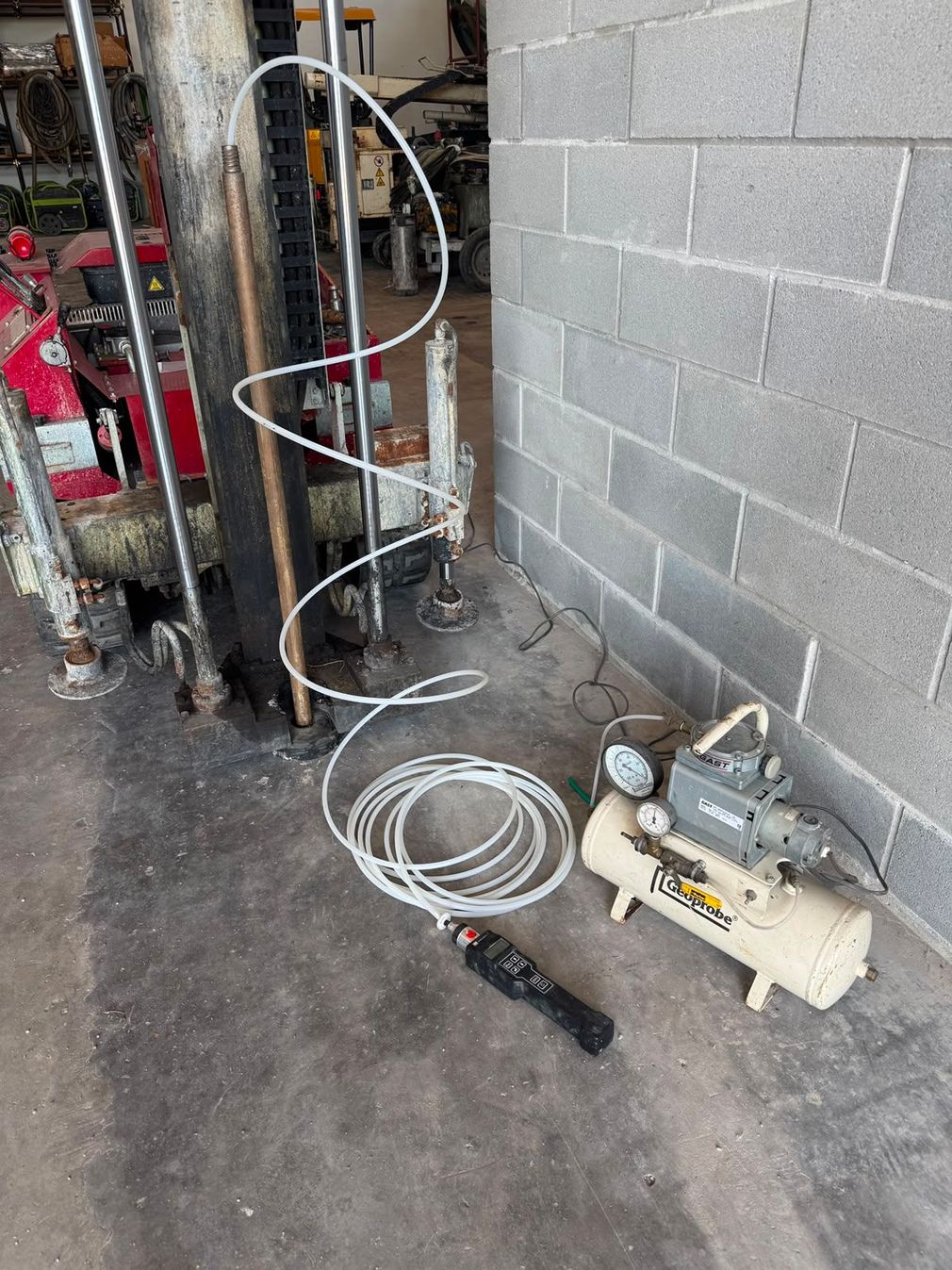

Il campionamento viene effettuato infiggendo la batteria di aste fino alla profondità desiderata, una volta sbloccata la punta a perdere, il terminale viene collegato agli analizzatori portatili che possono essere PID o strumenti multigas attraverso un tubo rilsan monouso. In alternativa si possono stoccare i gas prelevati in tedlar bag o fiale a carboni attivi, da portare successivamente in laboratorio.

Realizzazione di piezometri a tubo aperto

L’utilizzo di aste elicoidali cave , con diametro interno 6,5” (circa 170 mm), consente di posare colonne piezometriche (diam. Massimo 4”) per il monitoraggio ambientale, senza l’ausilio di fluidi di perforazione e sino ad una profondità di 20 metri.

La perforazione avviene grazie ad una corona dotata di utensili da taglio. L’ingresso del terreno all’interno delle aste, è impedito da un tappo in PVC o in legno, posto a pressione sulla corona stessa e perso mediante la posa della colonna piezometrica.

Questo sistema di posa di completamente “a secco”, è il più indicato per la realizzazione di reti di monitoraggio in campo ambientale, poiché non utilizzando fluidi per la perforazione, non si alterano minimamente dinamiche e caratteristiche chimico-fisiche naturali dell’acquifero

Campionamento terreno Geoprobe (MacroCore)

Campionamento del terreno mediante sistemi Geoprobe® con carotieri MacroCore, DT32 e RS60, per il recupero di campioni rappresentativi del sottosuolo senza utilizzare fluidi di perforazione.

Prelievo acqua con sistema Direct Push

Prelievo puntuale delle acque di falda mediante sistema Direct Push e pompe a basso flusso, limitando la perturbazione delle dinamiche dell'acquifero durante il campionamento.

Prelievo di gas interstiziali - Soil Gas Survey

Campionamento dei gas interstiziali del terreno per la caratterizzazione della zona insatura e l'indagine di contaminanti in grado di rilasciare una fase gassosa.

Realizzazione di piezometri a tubo aperto

Realizzazione di piezometri a tubo aperto per il monitoraggio ambientale mediante un sistema di posa a secco che non richiede l'impiego di fluidi di perforazione.
