Indagini MIP

Lo strumento di indagine MIP (membrane interface probe) misura la contaminazione da idrocarburi volatili e da solventi insieme alla conduttività elettrica deUn gas di trasporto inerte (Gas Carrier) scorre continuamente dietro una membrana riscaldata nella sonda e viene quindi trasportato ad una serie di rivelatori sulla superficie.

Ciascun rivelatore risponde a diverse proprietà dell'analita che consente all'operatore MIP di distinguere il contaminante dal suo gruppo familiare, oltre a fornire la capacità di mappare il pennacchio di contaminante dalla sorgente alla misura.

L'acquisizione della conduttività elettrica e della permeabilità del suolo (tramite il modulo MIHPT), insieme ai dati sui contaminanti, permette ai ricercatori di stabilire se la contaminazione da VOC sia influenzata da percorsi di migrazione o da una zona di stoccaggio.

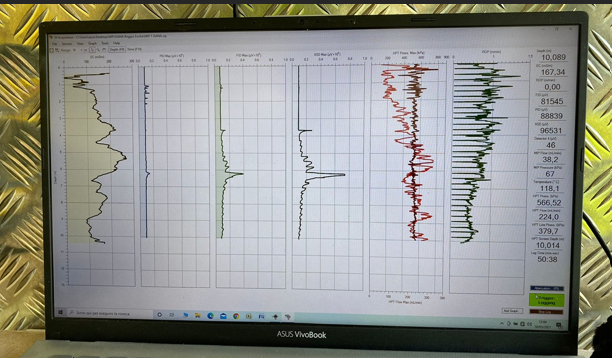

Questa strumentazione di GeoProbe® per il rilevamento della concentrazione di VOC nel terreno offre una caratterizzazione ad alta risoluzione, consentendo la gestione dei dati in tempo reale durante le indagini.

Principi di funzionamento

La tecnologia MIP (Membrane Interface Probe) permette di effettuare un’indagine semi-quantitativa dei contaminanti volatili presenti nel sottosuolo. Il sistema mette in comunicazione gli analiti rilevati nel terreno con i Gas Detector installati nel laboratorio da campo.

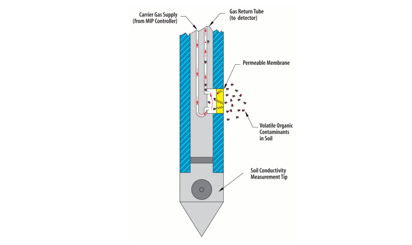

Come funziona la punta MIP

• Membrana semipermeabile: la punta MIP è dotata di una membrana composta da un filtro in acciaio inox rivestito da un sottile strato di polimero. Questa configurazione la rende impermeabile ai liquidi e consente il passaggio degli analiti volatili.
• Riscaldamento della punta: durante l’avanzamento nel sottosuolo, la membrana viene mantenuta a una temperatura di circa 100-120 °C.
• Diffusione degli analiti: il calore favorisce la diffusione dei contaminanti volatili attraverso la membrana, riducendo allo stesso tempo gli effetti di assorbimento da parte della membrana stessa.
• Trasporto dei contaminanti: dalla superficie viene immesso un flusso costante di gas inerte all’interno della tubazione, denominata Trunk Line, collegata alla punta.
• Analisi nel laboratorio mobile: il gas inerte trasporta gli analiti volatili intercettati fino ai Gas Detector presenti nel laboratorio da campo, dove vengono analizzati.

Punta MIHPT e modulo HPT

Il sistema permette di:

• Misurare la pressione di iniezione: l’HPT rileva la pressione necessaria per iniettare un determinato flusso d’acqua nel terreno durante l’avanzamento della sonda.
• Valutare la permeabilità: la pressione richiesta per l’iniezione rappresenta un importante indicatore della permeabilità della formazione attraversata.
• Misurare la pressione idrostatica: in condizioni di flusso zero è possibile rilevare la pressione idrostatica del sottosuolo.
• Ricostruire il profilo piezometrico: i dati raccolti consentono di sviluppare un profilo della pressione piezometrica e di stimare la posizione della falda freatica.
• Stimare la conducibilità idraulica: combinando i valori di pressione corretta HPT con quelli della portata è possibile ottenere una stima della conducibilità idraulica (K) della formazione satura.
